高精度角位移比较器研发
高精度角位移比较器研发平台
高精度角位移比较器研发平台主要针对亚微弧度级小角度测量需求，已研制出不同测量范围和精度的多个系列高精度自准直仪。系列产品可实现双轴同步测量，并配备多功能触屏数显控制器，控制器与计算机可通过网线连接，能够极为方便的集成于用户软件或被调用。平台研发的自准直仪最优分辨率可以达到0.003″，最高测量精度可达±0.03″，稳定性好，测量精度高，其实测性能已达到国际同类型仪器最优水平。该系列自准直仪可广泛应用于超精密角度测量、仪器校准、精密机械安装定位以及光学产品表面轮廓测量等多个领域。
科研成果
特点：适用于超高精度角度测量，具备稳定的一体化光学系统设计，内部集成了高性能图像传感及高精度图像亚像素定位技术，适合高校、科研院所及计量机构的超高精度角度测量使用。
|
SACO-200n |
SACO-200n PRO |
|
|
分辨率 |
0.005″ |
0.003″ |
|
精度 |
±0.04″（中心视场40″内） ±0.15″（中心视场300″内） ±0.20″（全视场） |
±0.03″（中心视场100″内） ±0.08”(中心视场300”内) ±0.20″（全视场） |
|
物镜焦距 |
1000 mm |
|
|
通光孔径 |
45 mm |
|
|
光源类型 |
高性能LED (波长630nm) |
|
|
测量范围 |
800″×800″ |
|
|
重复性 |
环境条件比较稳定时优于测量精度 |
|
|
最远测量距离 |
≥2000 mm |
|
|
调整及找准辅助 |
高精度角位移比较器找像棱体 |
|
特殊精度和量程的可以定制
（2）SACO-f400系列自准直仪
特点：具备高精度和大量程范围，既适用于科研使用，也可用于企业生产。
|
型号 |
SACO-f400 |
SACO-f400 PRO |
|
测量范围 |
3000″×1920″ |
4000″×4000″ |
|
分辨率 |
0.01″ |
0.008″ |
|
精度 |
±0.20″（中心视场100″内） ±0.40″（全视场） |
±0.05″（中心视场10″内） ±0.10″（中心视场20″内） ±0.30″（全视场） |
|
物镜焦距 |
400 mm |
|
|
通光孔径 |
45 mm |
|
|
光源类型 |
高性能LED（波长630 nm） |
|
|
重复性 |
环境条件比较稳定时优于测量精度 |
|
|
最远测量距离 |
≥3000 mm |
|
|
两轴可调夹持器调节范围 |
垂直方向：4°；水平方向：1.5°；调节分辨率：1°。 |
|
特殊精度和量程的可以定制
（3）SACO-f300系列自准直仪
特点：性价比高，性能稳定，适用于精度要求略低的测量，主要用于企业生产。
|
型号 |
SACO-f300 |
SACO-f300 PRO |
|
测量范围 |
5000″×5000″ |
6000″×6000″ |
|
分辨率 |
0.1″ |
0.08″ |
|
精度 |
±2.5″（全视场） |
±1.5″（全视场） |
|
物镜焦距 |
300 mm |
|
|
通光孔径 |
45 mm |
|
|
光源类型 |
高性能LED（波长630 nm） |
|
|
重复性 |
环境条件比较稳定时优于测量精度 |
|
|
最远测量距离 |
1000 mm |
|
|
两轴可调夹持器调节范围 |
垂直方向：4°；水平方向：1.5°；调节分辨率：1°。 |
|
特殊精度和量程的可以定制

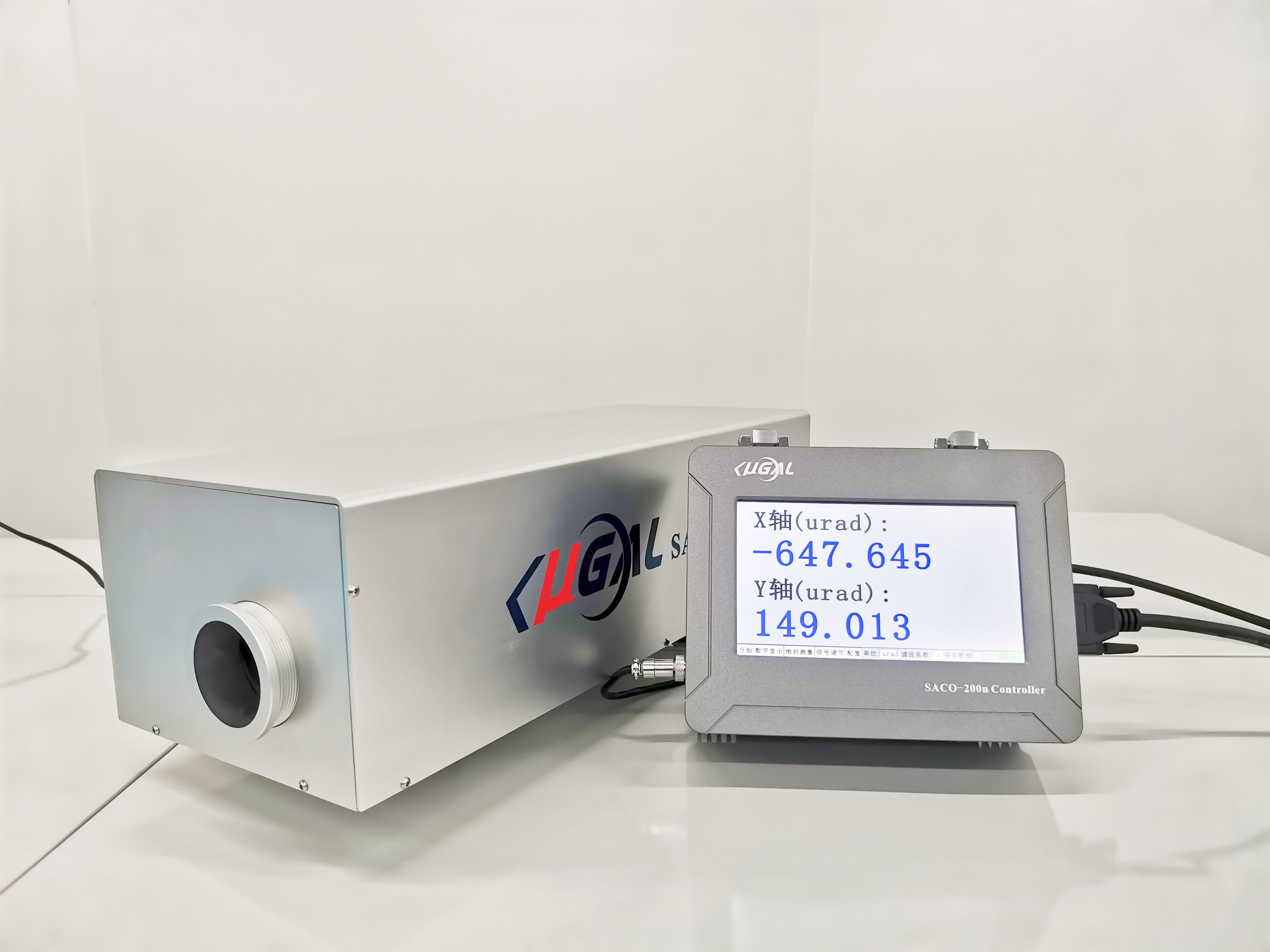

（4）多功能触屏控制器(根据需求选配)
特点：多功能触屏控制器内置的微处理器，可在 LCD 显示屏上快速获取并显示角度数值（提供图像化、数字化显示界面），通过触摸屏实现对LED光强、图像传感器曝光时间等系统参数的调整。
供电类型: 100-240V AC，50/60Hz，0.8A
接口：DB15、标准网线接口
尺寸：<22 mm×20 mm×10 mm
重量：<3kg
数字显示模式：大号数字显示，直观显示双轴角度
坐标显示模式：十字线和数字综合显示像的位置和角度，可自定义坐标范围及公差范围
表格显示模式：表格显示多组角度数据，并可通过电脑导出数据
趋势显示模式：通过曲线显示角度变化趋势，可自主选择坐标范围及显示点数
